称重传感器在皮带秤上的应用

皮带秤是皮带输送机输送固体散状物料过程中对物料进行连续称重的一种计量设备，它可以在不中断物料流的情况下测量出皮带输送机上通过物料的瞬时流量和累积流量。称重传感器是皮带秤上最重要的仪器，长期以来，物料的计量主要采用静态分批方式称重，如使用各种台秤、地中衡，料斗秤等等。同样这些物料的计量无一不使用到称重传感器的。

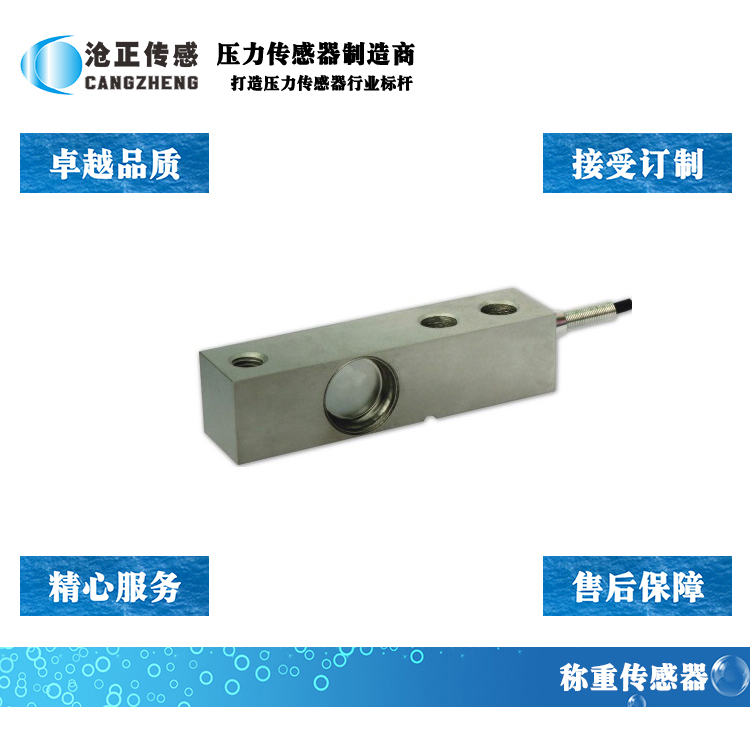

       当然以上这样的称重方式要求有一个专门的称重工具，使物料在处于静态的情况下进行称重。对于大规模生产要求连续运行的工艺过程来说，固体物料分批称重破坏了过程的连续性，这往往是不允许的。随着生产规模的扩大，由皮带输送机输送的物料量每小时高达数百吨、数千吨甚至数万吨，在这种情况下，往往只有用皮带秤称重才是现实可行的方案，而采用静态方式称重，由于要增加庞大的称重设备和花费过多的时间，在经济上是非常不合算的。电子皮带秤中应用的称重传感器主要是电阻应变式，其次是压磁式、振弦式、差动变压器式，其他形式的称重传感器应用很少。与其他形式的称重传感器比较，电阻应变式称重传感器具有如下优点：结构简单、制作方便、工艺成熟；精确度高，主要技术指标如非线性、重复性、滞后均优于其他类型的称重传感器，综合误差可以做到外形尺寸小，结构形式可多种多样、安装方便。工作稳定、互换性好，使用寿命长。



       同样皮带秤上还有很多传感器，包括用于测量承载器上物料瞬时重量的称重传感器、用于测量皮带行程的位移传感器，以及用于测量皮带角度的倾角传感器及用于测量皮带相对位置的位置传感器等。当皮带机倾角固定不变时，称重传感器及位移传感器两个信号的乘积就是物料的瞬时流量；当皮带机倾角可能改变时，称重传感器及位移传感器两个信号乘积所得的物料的瞬时流量要用倾角传感器的信号进行修正，而位置传感器则用来确定皮带相对位置。
