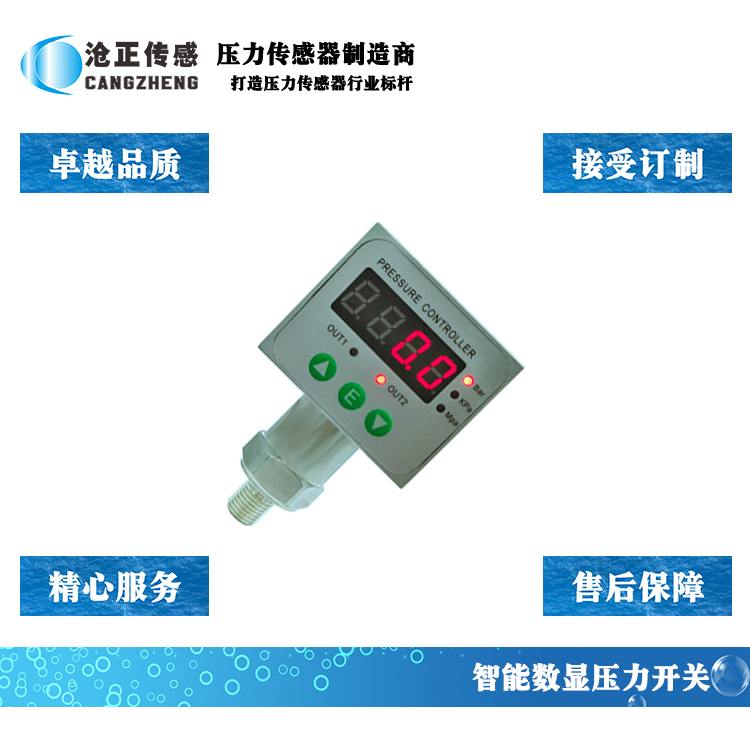

智能电子压力开关的组成

      智能电子压力开关由以下几部分组成：

 　　1、压力传感器件采用单晶硅智能压力传感器。该传感器具有高精度(±0.075%)、高稳定性( 优于0.1%FS／年)、抗高过压和高静压(耐压16 MPa)、量程迁移比大(20∶1)等特点。选用 单晶硅智能压力传感器作为传感部件，使智能电子压力开关的控制精度及可靠性有了保证。

 　　2、微电脑采用低功耗嵌入式单片机C8051F007，该单片机具有供电电压低(2.7～3.6 V)、 功耗低(可低于1 mA)、体积小(8 mm×8 mm)、功能强等特点。该单片机具有12Bit ADC,35 6BRAM,32kFlash MCU。微电脑将采集到的压力信号进行分析、处理、记忆，消除干扰及压力 波动，发出正确的压力开关状态信号。

 　　3、信号调理部分采用集成运放及电子元件组成，它对压力传感器信号进行调理，变成微电脑 能接受的信号，送给微电脑。

 　　4、电子开关将微电脑发出的压力开关状态信号转化为智能电子压力开关的导通及断开。

 　　5、流程选择开关，旁接罐流程、密闭流程可设置不同的门槛值，旁接罐流程设置的门槛值可适当降低，从而克服了旁接罐流程压力开关不能投用的难题。

       6、校准按钮，在对智能电子压力开关校验时只要按下“校准按钮”，微电脑就会自动记忆当前压力值，并把该值作为智能电子压力开关设定值，从而实现压力开关的智能校验。
